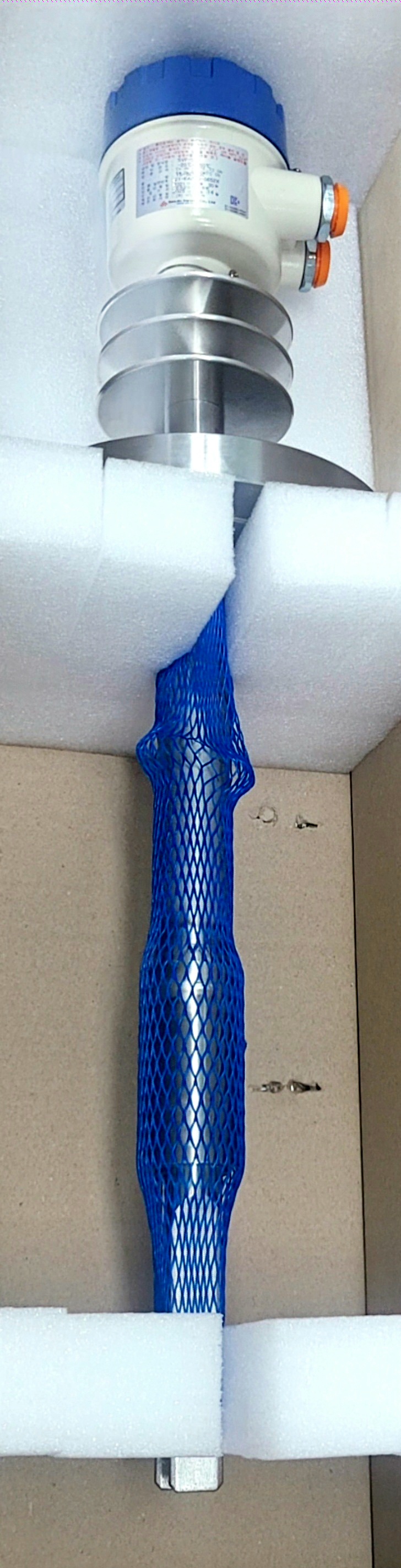

◆ SVF 진동 포크 타입 레벨 스위치 ◆
SVF 시리즈 튜닝포크 레벨 센서는 모든 종류의 저장 레벨 및 탱크 내 액체 레벨에 대한 고정 지점 경보 또는 제어에 적용 가능합니다.
• 액체 물질: 물, 기름, 우유, 화학 유체, 슬러지, 펄프, 진흙 등.
• 고체 재료: 플라스틱 분말 및 펠릿, 곡물, 시멘트, 설탕, 모래 등.
그리고 액체 속의 침전물을 감지할 수 있습니다. 이 기기는 가동부가 없고 부식 방지, 높은 감도, 쉬운 장착 등의 장점을 가지고 있습니다.
특징
• 매우 높은 감도의 튜닝포크 감지 프로브(감도 조정)
• 모든 종류의 액체 또는 초경량 분말 및 고체 물질에 적용 가능합니다.
• 최대 200°C까지 견딤(옵션)
• 나사산 및 플랜지 장착
원칙
새로운 SVF 시리즈의 튜닝 포크 타입 진동 프로브는 튜닝 포크 끝부분에 구동 압전 결정 셀과 응답 압전 결정 셀을 사용합니다. 구동 압전 결정 셀에 전원이 공급되면 구동 압전 결정 셀과 응답 압전 결정 셀이 공격받고 밀려납니다. 이 움직임이 진동을 일으킵니다. 튜닝 포크 타입 진동 프로브의 구조는 모터와 유사합니다. 모터가 배터리에 의해 전원이 공급되면 응답 압전 결정 셀과 코일의 영향으로 역기전력이 생성됩니다. 튜닝 포크 타입 진동 프로브가 모든 종류의 액체, 고체 또는 분말 재료로 덮여 있으면 역기전력 전류가 감쇠되어 리드 와이어로 흐르는 전류가 증가합니다. 증폭기는 전류 레벨의 변화를 감지하고 출력 신호로 변환합니다.
출처 : 서진인스텍
